DATABASE STEP 30 - Modeling

2023. 3. 23. 17:42
728x90

★ 데이터베이스 설계

  1. 요구사항 수집 및 분석
  2. 개념 데이터 모델링
  3. 논리 데이터 모델링
  4. 물리 데이터 모델링
  5. 데이터베이스 구축



★ 데이터 모델링

  • 요구 분석 기반 > 수집한 데이터 > 분석 > 저장 구조 생성 > 도식화 > ERD(산출물)
  • 데이터 저장하기 위한 데이터 구조를 설계하는 작업
  • DBMS 종류를 결정하지 않는다.
  • 개념 데이터 모델링 > 간단하게 표현한 설계도 > 테이블 + 컬럼 + 관계
  • 논리 데이터 모델링 > 관계형 데이터베이스 성질 반영 > 속성 + 도메인 + 키 > 제대로된 설계도
  • 물리 데이터 모델링 > 특정 DBMS 결정 > 오라클 선정 + 반영 > 물리적 설정..



■ 1. ERD, Entity Relationship Diagram

  • 엔티티간의 관계를 표현한 그림
  • 관계형 데이터베이스 모델링 기법 중 하나
  • 손, 오피스, 전문툴(exERD, ER-Win 등)

■ 2. Entity, 엔티티

  • 다른 Entity와 분류될 수 있고, 다른 Entity에 대해 정해진 관계를 맺을 수 있는 데이터 단위
  • 릴레이션 = 객체 = 레코드 = 엔티티 = 테이블(행)
            a. 학생 정보 관리
                - 정보 수집 : 아이디, 학생명, 나이, 주소, 연락처 ...
                - 학생(_아이디_, 학생명, 나이, 주소, 연락처)
                - 이때의 학생을 엔티티라고 부름.

            b. 강의실 정보 관리
                - 정보 수집 : 강의실 호수, 크기, 인원수, 용도, 면적 ...
                - 강의실(강의실 호수, 크기, 인원수)
                - 이때의 강의실을 엔티티라고 부름.

■ 3. Attribute, 속성

  • 엔티티를 구성하는 정보
  • 컬럼

■ 4. Entity relationship, 엔티티 관계

  • 학생(이름, 나이 ...)
  • 교사(이름, 담당과목..)
  • 학급(학년, 반..)
  • 학생 <-> 학급 <-> 교사

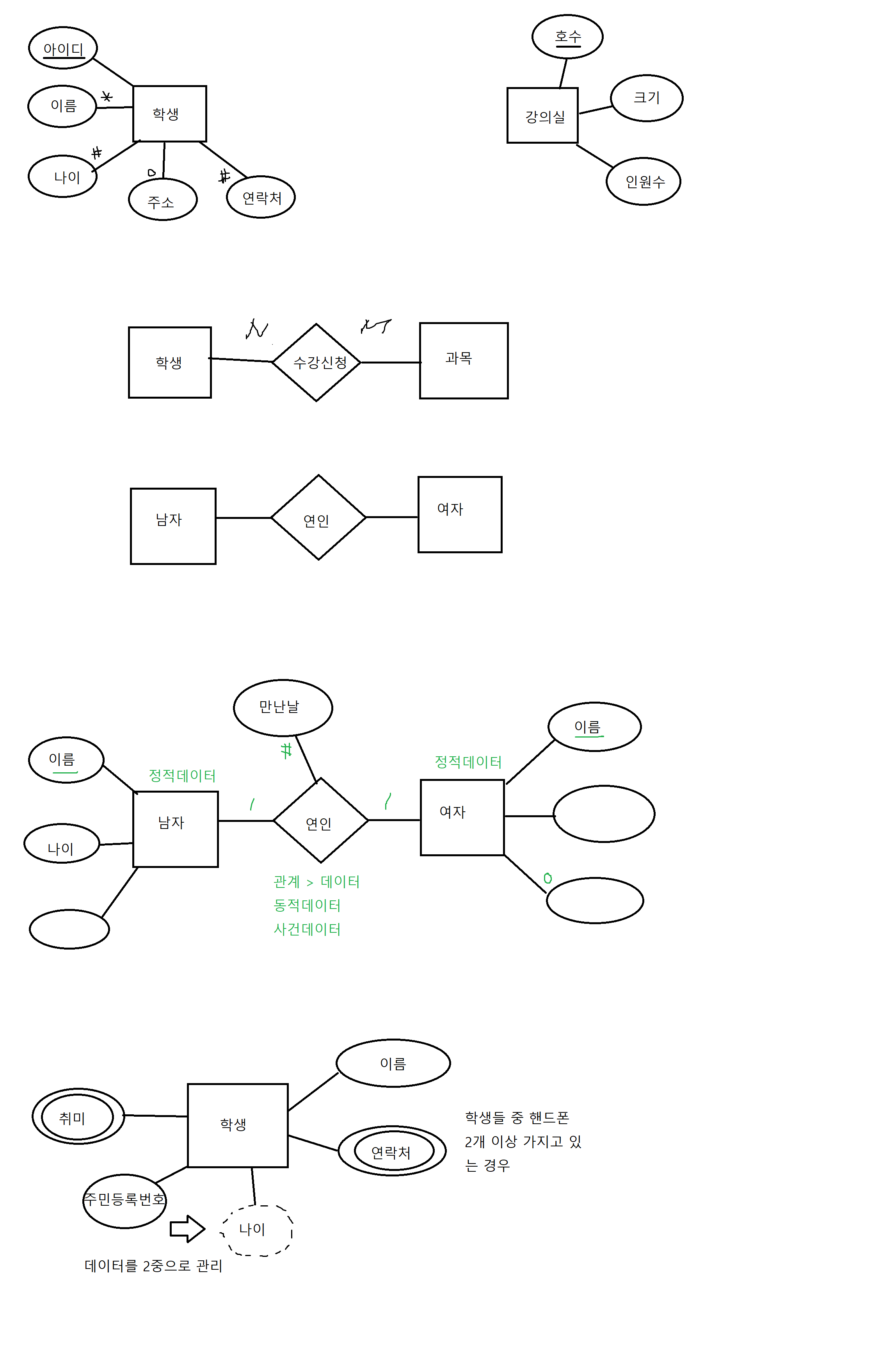

★ ERD 그리는 방법 > Entity, Attribute, Relationship 등을 표현하는 방법

  • 1. Entity
    • 사각형
    • 이름을 작성
    • ERD 내에 동일한 엔티티명 사용 금지
  •  2. Attribute
    • 동그라미
    • 엔티티에 연결
    • 추가 표기사항(속성에 대한 성질 기술)
              a. NN, Notnull
                  - 해당 속성은 반드시 작성해야 한다.
                  - 필수 값

              b. ND, NotDuplicate
                  - 해당 속성은 중복될 수 없다.
                  - 유일값(Unique)

              1. 중복되면 안되고, 생략되면 안된다.(NN(*), ND(#))
                  - #*속성명
              2. 생략되면 안된다. (NN)
                  - *속성명
              3. 중복되면 안된다. (ND)
                  - #속성명
              4. 중복되고 되고, 생략되고 된다.
                  - 속성명
                  - o속성명
                  - optional
  • 3. Relationship
    • 마름모
    • 엔티티와 엔티티의 관계
    • 가장 중요한 표현(****)
    • 관계의 패턴
    • A엔티티 : B엔티티
              a. 1:1
                  - 일대일 관계
              b. 1:N
                  - 일대다 관계
              c. N:M
                  - 다대다 관계



■ ex) 비디오 대여점 테이블 구조를 활용한 모델링 작업의 모습

비디오 대여점 ERD

■ ex) 모델링 ex)

ER 다이어그램 만드는법



■ 모델링 순서

  • 1. 엔티티 정의
    • - 장르
    • - 비디오
    • - 회원
  • 2. 속성 정의
  • 3. 식별자 선언
    • - 기본키
    • 개념적 모델링
  • 4. 논리 모델링 > 논리 ERD
    • 1~3을 반복 > 전문적으로 그리기
  • 5. 물리 데이터 모델링 > 오라클 맞게 구체적
    • 물리명(식별자) 생성 > name
    • 자료형 > varchar2
    • 길이 > 30
    • 도메인 > 2자~5자 이내의 한글
    • 제약사항 생성

■ 모델링 모습

비디오 대여점 모델링 모습
